Пистолет-пулемёт CB-M2 от фирмы «Бенелли»

Пистолет-пулемет CB-M2 от фирмы «Бенелли». На первый взгляд ничего особенного, но на самом деле это совершенно необычный тип оружия…

Страна, измученная страстностью судьбы!
Любовница всех роковых столетий!
Тебя народы чтили, как рабы,
И императоры, как дети.
Ты с трона цезарей судила властно мир
И больший мир из Ватикана.
Былая власть твоя — низверженный кумир,
Но человечество твоим прошедшим пьяно.
Твои художники на зыбкости холста
Запечатлели сны, каких не будет дважды!
«Италия». В. Брюсов
Оружие и фирмы. Очень хорошие стихи написал Валерий Брюсов про Италию. И правильно заметил – Италия умела удивлять в прошлом, умеет и теперь, в том числе и на ниве оружейного производства. И хотя не все разработки итальянских оружейников идут в серию, а есть и такие, о которых знают лишь специалисты, последние бывают как раз очень интересными и оригинальными. Один такой образец создала итальянская оружейная фирма «Бенелли». Основана она была в 1967 году в городе Урбино. Основное направление производства – винтовки и дробовики, которые используются и в вооруженных силах, и продаются на гражданском рынке огнестрельного оружия. С 2000 года эта фирма принадлежит компании «Беретта».

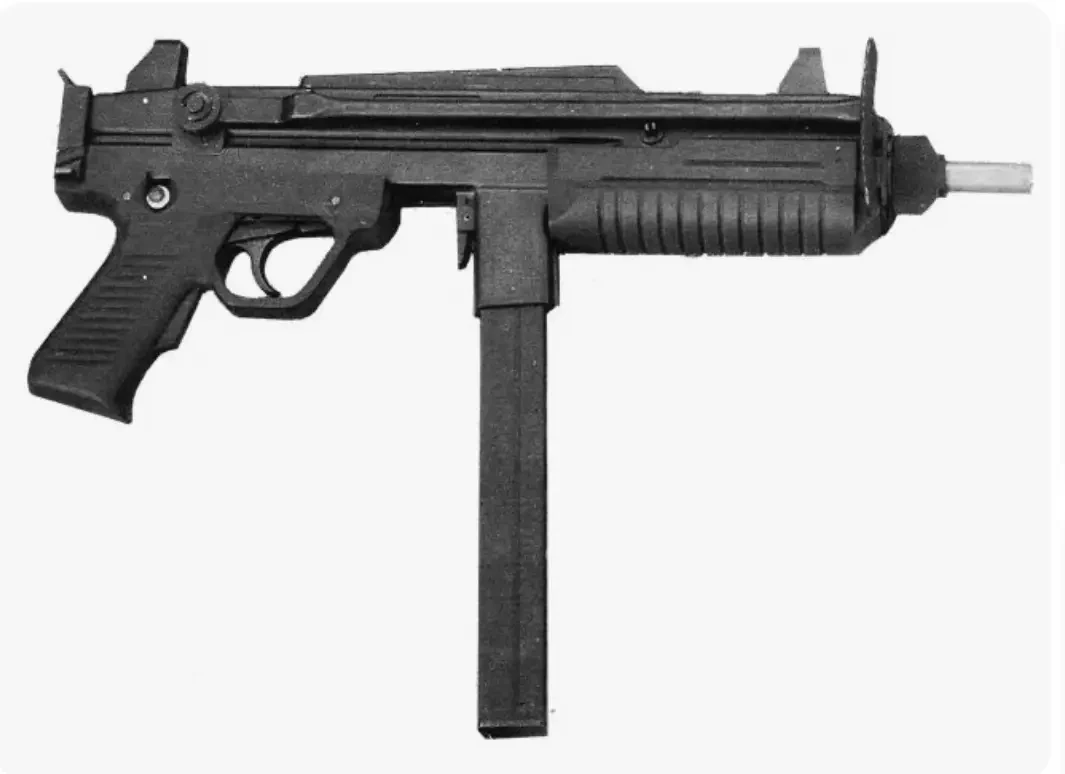

Однако еще до этого поглощения конструкторы «Бенелли» создали совершенно уникальный по своим характеристикам пистолет-пулемет. Вес без патронов – 3,4 кг. Длина со сложенным прикладом – 450 мм, а с разложенным – 660 мм. Стол имеет длину 200 мм. Скорострельность порядка 800-1000 выстрелов в минуту. Емкость магазина – 30 патронов. Все вроде бы как обычно, однако на самом деле это очень необычное оружие, которое разработал итальянский конструктор Бруно Чиволани. Отработавший на нем концепцию патрона с «улетающей гильзой», которые также иногда не совсем точно называют безгильзовыми. Образец оказался вполне работоспособным, однако военным он так и не понравился, и где-то в 1985 году программу закрыли, и в серию этот пистолет-пулемет так и не попал. Однако «машинка» у Чиволани получилась весьма интересная.

Дело в том, что все капсюльные ружья (и пистолеты), заряжавшиеся с дула, имели перед патронными ружьями и винтовками при всех своих недостатках ними одно большое преимущество: они при стрельбе не «производили» стреляных гильз! А последних современное скорострельное, и в особенности автоматическое оружие, требует очень и очень много. Причем собирать их на поле боя в больших количествах так и не научились.

В общем, каждый выстрел – это не только вылетающая из ствола пуля, но и улетающая в «никуда» гильза из дорогостоящего цветного металла. Есть гильзы и стальные, и биметаллические, которые дешевле, но обычно хуже качеством. Поэтому неудивительно, что оружейники попытались создать патроны из гильз. Создали, да, получилось, вот только получилось не очень-то хорошо. Во-первых, так и не была решена задача предохранения пороховой шашки пули от механического воздействия. Во-вторых, так и не удалось полностью преодолеть ее самовоспламенение в разогретом от стрельбы патроннике. В-третьих, выяснилось, что эти боеприпасы сложно хранить в силу их большей подверженности атмосферным воздействиям. Был у безгильзовых патронов и еще один важный недостаток. Пуля у них находилась внутри пороховой шашки – и как в том случае, если при выстреле вдруг произошла осечка, можно было бы дефектный патрон извлечь? За что его можно было бы «подцепить», чтобы вытолкнуть из патронника? За саму пороховую шашку, понятно, зацепляться зубком экстрактора, как в гильзовом оружии, была бы нельзя. Но тогда за что же?

Попытались создать оружие на жидком топливе. Тоже, по сути, безгильзовое, вот только с ним дела обстояли еще хуже. Так вот и родилась третья «экономная система» стрелкового оружия, использующая патрон с «улетающей гильзой». В таких патронах гильза все-таки есть, но она соединена с пулей, и у нее отсутствует донышко с капсюлем. То есть сзади она не закрыта, а пороховой заряд внутри как раз в этом месте герметизируется сгорающей пробкой или слоем специального лака. Отметим, что в этом случае пороховой заряд нигде не соприкасается с раскаленным от стрельбы патронником. Стенки гильзы также надежно врезаются в нарезы ствола и ведут по ним пулю. Только вот пуля вылетает из ствола вместе с ними, поскольку составляют они одно целое.

Так что для пистолета-пулемета фирмы «Бенелли» пришлось создавать специальный патрон, получивший название 9 мм AUPO, который состоял из цельнометаллической головной части и, соответственно, полой тонкостенной задней части, имеющей форму цилиндра. Это задняя часть патрона как раз и служила гильзой, внутри нее находился заряд пороха и также инициирующий его заряд воспламеняющего вещества. Открытую заднюю часть гильзы закрывала специальная сгорающая диафрагма, которая еще и защищала пороховой заряд от попадания влаги при хранении.
В целом эта схема была очень похожа на схему пистолетов и винтовок «Волканик»*, появившихся во второй половине XIX века и выпускавшихся компанией Горацио Смита и Даниэля Вессона. Разница была главным образом в материале самой пули (она была цельносвинцовой), порохе и расположении инициирующего капсюля. У фирмы Бенелли в ее патронах был использован бездымный порох, а капсюльный заряд находился в них не позади пули, а в передней части патрона сразу же за пулей в особой кольцевой полости. У «Волканика» была та же проблема с экстракцией, что и у других безгильзовых патронов в более позднее время. Правда, на передней части затвора у него была предусмотрена пара «крючков», которые и должны были извлекать свинцовый боеприпас из патронника. Однако на практике этот «экстрактор» работал ненадежно.

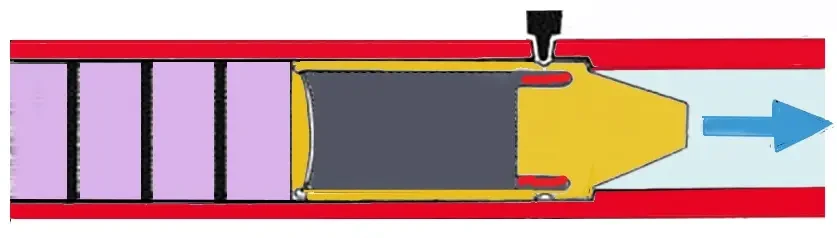

Устройство патрона-пули 9 мм AUPO фирмы «Бенелли»: розовым цветом показан затвор-поршень, серым – метательный пороховой заряд, красным – инициирующий заряд, чёрным – боек, и желтым цветом – сама пуля. Рис. А. Шепса
В любом случае патрон у «Бенелли» был куда более совершенным и продуманным. Так, воспламенение капсюльного заряда происходило за счет удара бойка по стенке патрона в том месте, где находится капсюльный состав. При этом стенка гильзы не пробивается насквозь, а лишь немного деформируется, как это обычно бывает в системах с кольцевым воспламенением заряда в гильзах. Из-за того, что воспламенение шло спереди, а не сзади, заряд пороха сгорал в канале ствола полностью, а пуля, соответственно, вылетала вместе с «гильзой» и совершала полет к цели как единое целое.

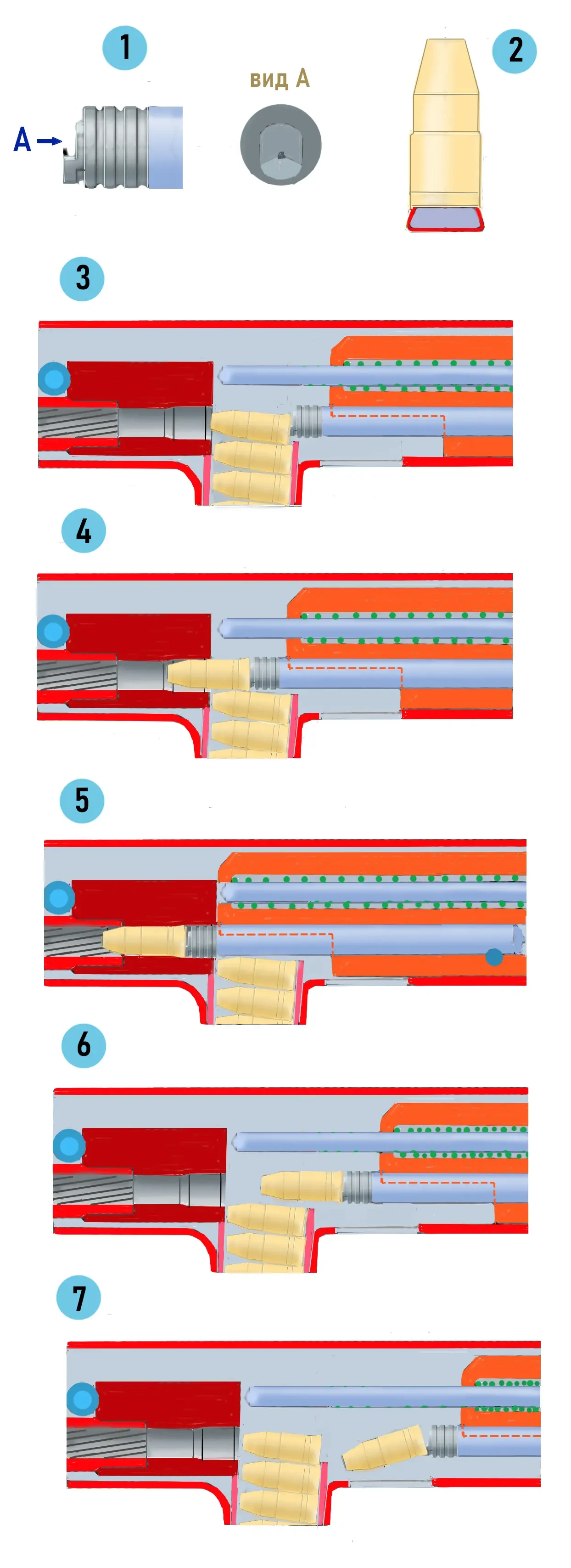

Схема работы системы экстракции пистолета пулемета CB-M2: 1 – затвор-поршень, А – зеркало затвора, 2 – пуля с гильзой, частично в разрезе, 3 – патрон на подаче, 4 – патрон подается в патронник, 5 – патрон в патроннике, затвор полностью входит в патронник, 6 – выстрел не произошел, при передергивании затвора он идет назад, извлекая при этом из ствола осечный боеприпас, 7 – при дальнейшем движении ствола назад происходит удаление осечного боеприпаса через окно в нижней части ствольной коробки. Рис. А Шепса
Отсутствие донышка у гильзы привело к необходимости более тщательного обеспечения надежной обтюрации при выстреле, для чего патронник пистолета-пулемета сделали очень длинным, так что вся передняя часть затвора входила перед выстрелом в патронник. Очень оригинально был решен вопрос с извлечением осечных патронов. Для этого на зеркале затвора был предусмотрен специальный зацеп, который захватывал своим зубом кольцевую отбортовку, находящуюся внутри гильзы в задней ее части. Это было и надежно, и удобно. Во всяком случае, много лучше, чем у систем с полностью безгильзовыми патронами. Ну а дальше выброс осечного патрона происходил через смотрящее вниз окно в ствольной коробке, расположенное за приемником магазина. Вот только в силу специфичной системы воспламенения ударный механизм пришлось расположить сверху, над патронником, из-за чего на крышке ствольной коробке появился характерный «горб». При этом рычаг ударника Г-образной формы находился над стволом и патронником, а сам ударник проходил через вертикальный канал в стенке патронника и после полного досылания патрона бил по его стенке в районе расположения капсюльного состава. Питание патронами происходило из стандартных отъемных магазинов коробчатой формы. О каких-то особых замеченных недостатках этого пистолета-пулемета не сообщается. Хотя можно, например, подумать о том, что при стрельбе из него количество пороховых газов, поступающих из ствола в ствольную коробку, значительно больше, чем у оружия, использующего боеприпасы гильзового типа. И если сгораемость у используемого пороха плохая, то такая конструкция потребует более частой и тщательной чистки!

* Интересно, что это довольно забавное оружие, несмотря ни на что, показали даже в кино. Так, карабин «Волканик» можно увидеть в вестерне 1965 года «На несколько долларов больше» итальянского режиссёра Серджо Леоне. В нем этим карабином пользуется герой Клинта Иствуда. Есть он и в гонконгском боевике 1987 года «Великолепные воины», где действие происходит во второй половине 1930-х годов в Китае, который оккупирован японцами. Ну а в фильме «Человек в высоком замке» (США, 2015 г.) он просто висит на стене в антикварном магазине. Жаль, что итальянскому пистолету-пулемету в этом плане так не повезло…

• Вячеслав Шпаковский
